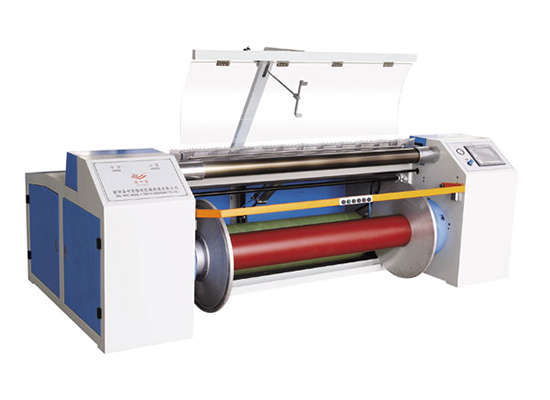

分批整经机的组成部分

分批整经机的组成部分

大体由筒子架和整经机头两部分组成：张力装置，断纱自停装置，经轴卷绕机构，经轴加压机构，制动装置，测长和满轴自停装置。

作用：

①断纱自停装置：经纱断头时发出信号，发动停车，便于工人找头和接头。

②经轴卷绕机构：传动经轴回转，完成卷绕动作。

③经轴加压机构：保证摩擦传动正常传动，减少打滑；保证卷绕密度均匀适度，成形良好。

④制动装置：在纱线断头或满轴后，迅速制停经轴，防止断纱卷入和纱线过度磨损。

⑤测长和满轴自停装置：测量并指示出经轴上的绕纱长度，在绕满设计长度时，发动停车。

活动式筒子架与复式筒子架相比还具有如下优点。

1）有利于高速整经。复式筒子架上，纱线从工作筒子跳到预备筒子时，经纱张力发生突变，突变量随整经速度的提高而增加，通常纱线张力增加1倍以上，引起纱线断头。

2）可减少翻改品种产生的筒脚纱，而复式筒子架在翻改品种时，产生大量筒脚纱。

3）有利于减少筒子架占地面积。在筒子卷绕直径与整经根数相同的情况下，采用复式筒子架将使筒子架长度增加1倍以上。

4）有利于均匀整经片纱张力。由于活动式筒子架较短，筒子架不同区域引出的纱线其长度差异就减少，从而各纱线之间张力差异也减小。同时，在络筒定长条件下各筒子的退绕直径相等，对均匀片纱张力有利。　　

5）有利于提高整经机械效率。筒子架长度缩短，工人在断头处理时（特别是处理后排纱线断头）所走的路程也就缩短，断头处理的停台时间减少，机械效率提高。
